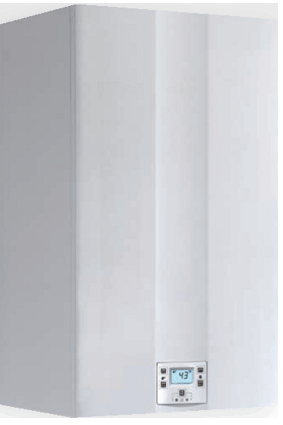

Biasi BinovaBinova - это новый настенный двухконтурный котел с битермическим теплообменником. В линейку входят котлы с открытой и закрытой камерами сгорания, мощностью 24 кВт. Инновационная электронная панель очень информативна и имеет легкий пользовательский интерфейс. Новаторский дизайн и компактные размеры всего модельного ряда делают серию Binova пригодной для использования в любом интерьере.

Эффективность

√ Binova - высокоэффективный котел.
Благодаря широкой модуляции мощности в котле максимально точно поддерживается заданная температура теплоносителя и ГВС, а также достигается экономия газа.

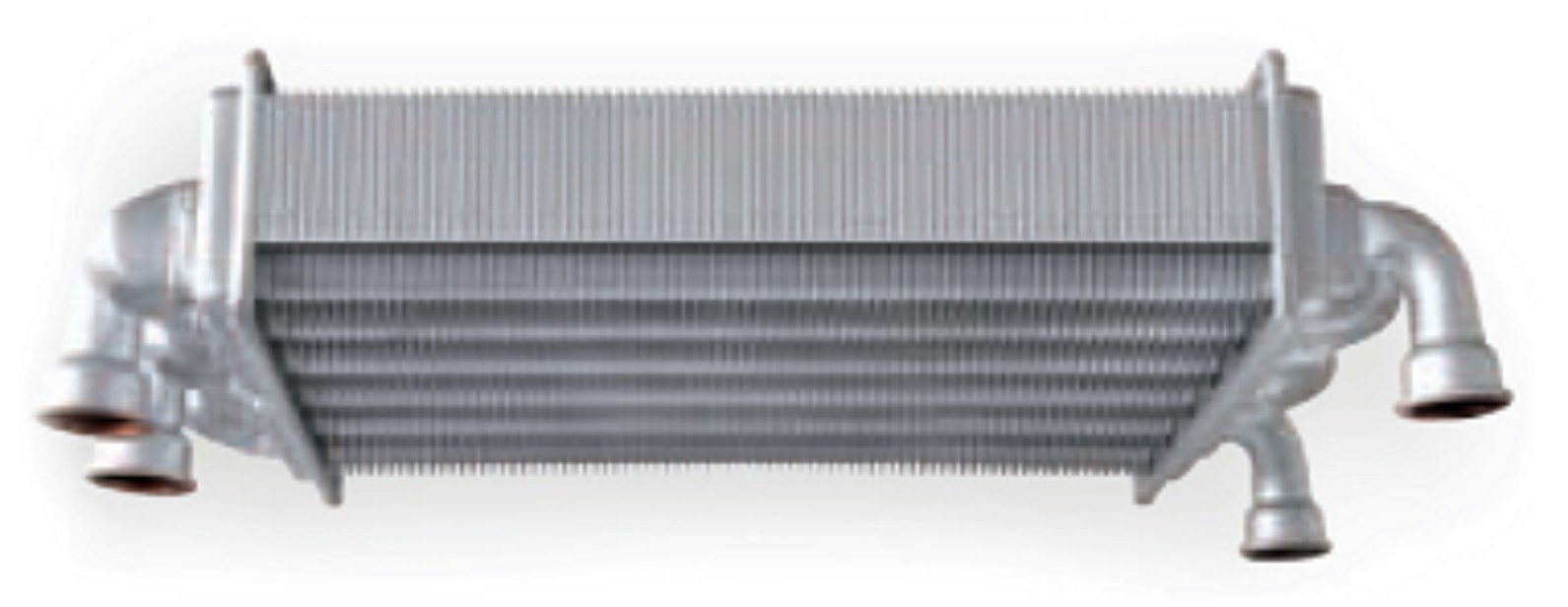

Теплообменник битермический Biasi Binova
Благодаря встроенным датчикам протока и NTC ГВС температура горячей воды на выходе стабильная при разном расходе воды.

Панель управления

Индикация режимов работы котла в виде символов.
Работа в режиме ГВС.
Работа в режиме отопления.
Низкое давление теплоносителя (мигает символ манометра).
Цифровая индикация давления теплоносителя в системе.
Напоминание о необходимости проведения технического обслуживания.

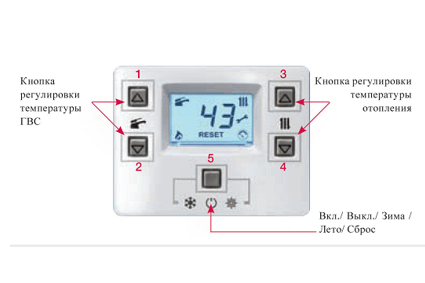

Панель управления Biasi Binova

Размеры

Также, преимуществом Binova являются те же компактные размеры 703х400х325 мм, как и у всех традиционных котлов Biasi, что обеспечивает легкий монтаж при замене.

Гидравлическая схема

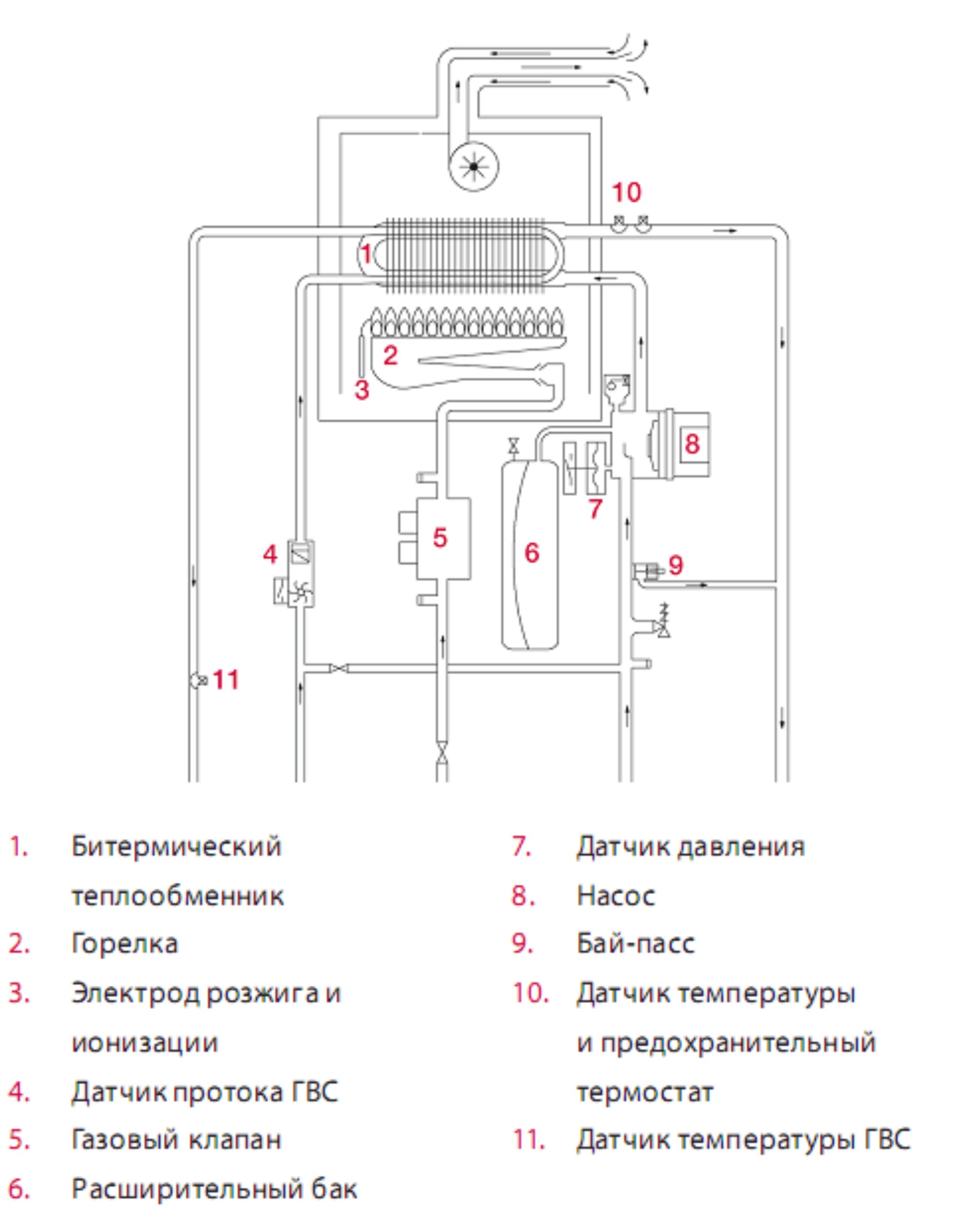

Гидравлическая схема Biasi Binova

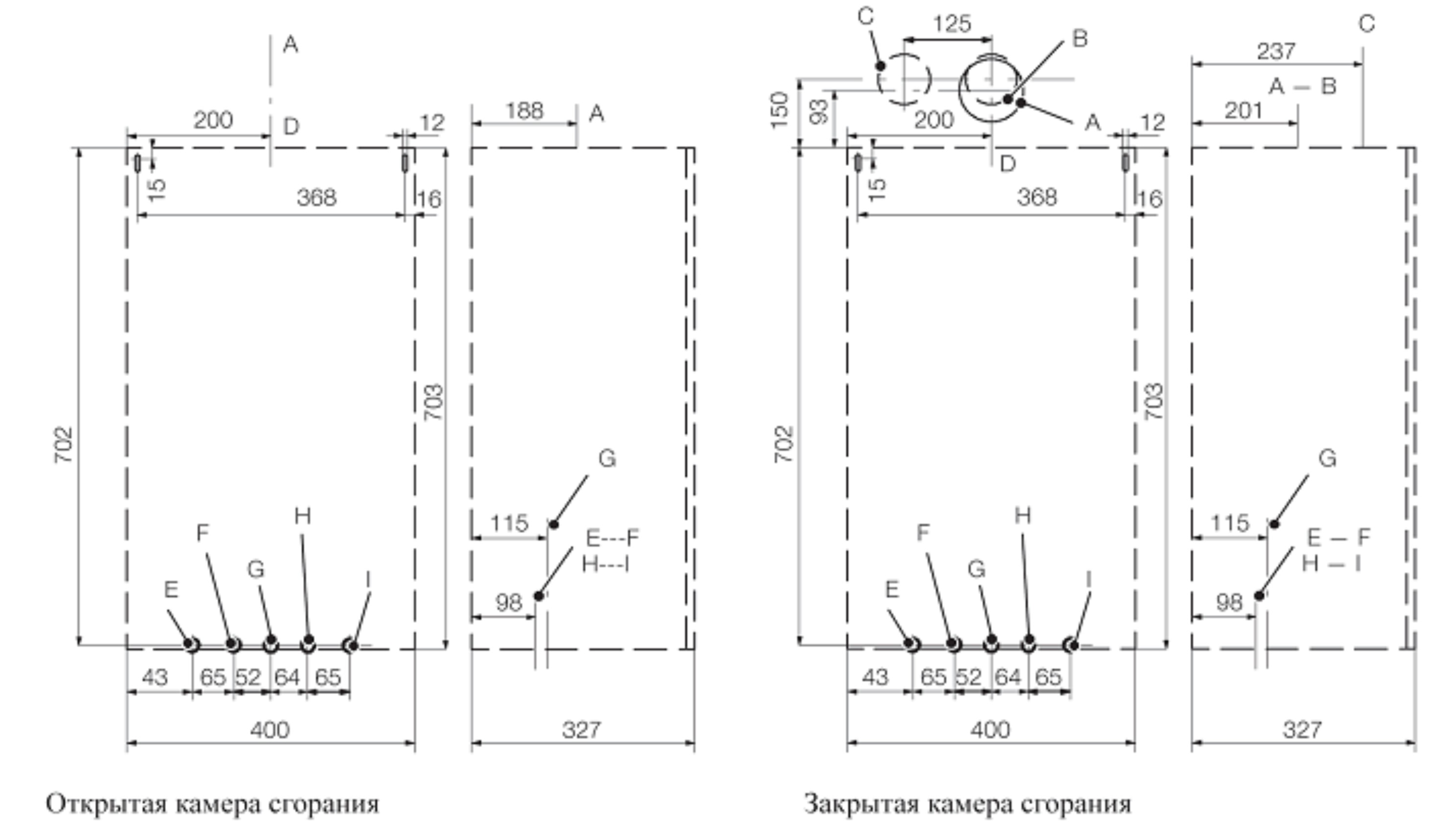

Схема подключения Biasi Binova

Закрытая камера сгорания

А - Коаксиальный дымоход (60/100 мм)
В - Дымоход раздельный (80/80)
С - Дымоход раздельный (80/80)

Открытая камера сгорания

А - Ось дымохода 24 кВт

Открытая и закрытая камеры сгорания

D - Ось котла
Е - Подающая линия отопления
F - Выход ГВС
G -Газ
Н - Вход ГВС
I - Обратная линия отопления

Технические характеристики

Характеристика

Ед. изм.

М297.24ВМ/М

М297.24СМ/М

Камера сгорания

/

открытая

закрытая

Номинальная тепловая мощность

кВт

21,3

23,8

Минимальная тепловая мощность

кВт

9,4

9,9

КПД при номинальной тепловой мощности / 30% нагрузке

%

89,7 / 89,0

92,8 / 91,1

Минимальная / максимальная температура в контуре отопления

°С

38 / 85

38 / 85

Минимальная / максимальная температура в контуре ГВС

°С

35 / 60

35 / 60

Минимальное / максимальное давление в контуре отопления

бар

0,3 / 3

0,3 / 3

Минимальное / максимальное давление в контуре ГВС

бар

0,3 / 10

0,3 / 10

Объем расширительного бака

л

6

6

Напор при расходе 1000 л/ч

бар

0,30

0,32

Максимальный расход ∆t = 25 К / ∆t = 30 К

л/мин

12,1 / 10,1

13,5 / 11,3

Номинальное напряжение / потребляемая мощность

В / Ватт

230 / 56

230 / 107

Максимальная длина коаксиальной системы отвода продуктов сгораня D 60/100 - 80/125 mm

м

/

3,0 / 8,5

Сокращение длины дымохода при использовании колен 90° / 45° (D 60/100 mm)

м

/

1 / 0,50

Максимальная длина раздельной системы отвода продуктов сгорания D 80 + 80 mm

м

/

15

Сокращение длины дымохода при использовании колен 90° / 45° (80 + 80 mm)

м

/

1,65 / 0,90

Расход дымовых газов при номинальной / минимальной тепловой мощности***

кг/с

0,00187 / 0,00170

0,147 / 0,0159

Расход воздуха при номинальной / минимальной тепловой мощности***

кг/с

0,0170 / 0,0185

0,0142 / 0,0157

Температура отходящих газов при номинальной / минимальной тепловой мощности***

°С

106 / 88

120 / 104

Теплопотери через обшивку при работающей горелке**

%

4,3

0,8

Теплопотери в дымоходе при работающей горелке**

%

6,0

5,8

Теплопотери в дымоходе при выключенной горелке**

%

0,2

0,2

Номинальное / минимальное значение СО2***

%

5,5 / 2,6

7,3 / 2,9

Номинальное / минимальное значение О2***

%

11,1 / 16,3

7,9 / 15,8



** Установленные значения получены для котла с закрытой камерой сгорания и коаксиальной системой отвода продуктов сгорания D 60/100 длиной 1 м, а также для котла с открытой камерой сгорания и дымоходом длиной 1 м.
*** Установленные значения получены для котла с закрытой камерой сгорания и раздельной системой отвода продуктов сгорания D 80 длиной 1 м (G20), а также для котла с открытой камерой сгорания и дымоходом длиной 1 м.

Комплект дымохода

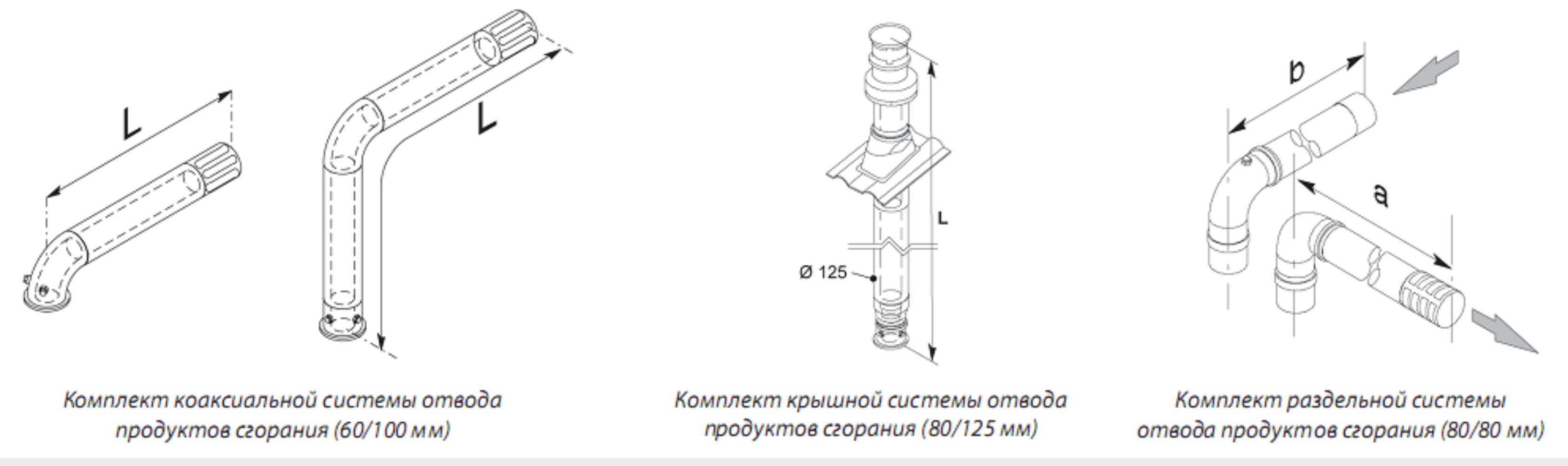

Комплект дымохода Biasi Binova

Группа компаний Biasi представляет собой крупную транснациональную компанию, филиалы которой расположены в ряде стран Европы и в СНГ, включая Португалию, Испанию, Францию, Польшу, Румынию, Великобританию и Россию. Головной офис компании находится в Порденоне (Италия), где также расположен завод по производству настенных котлов.
